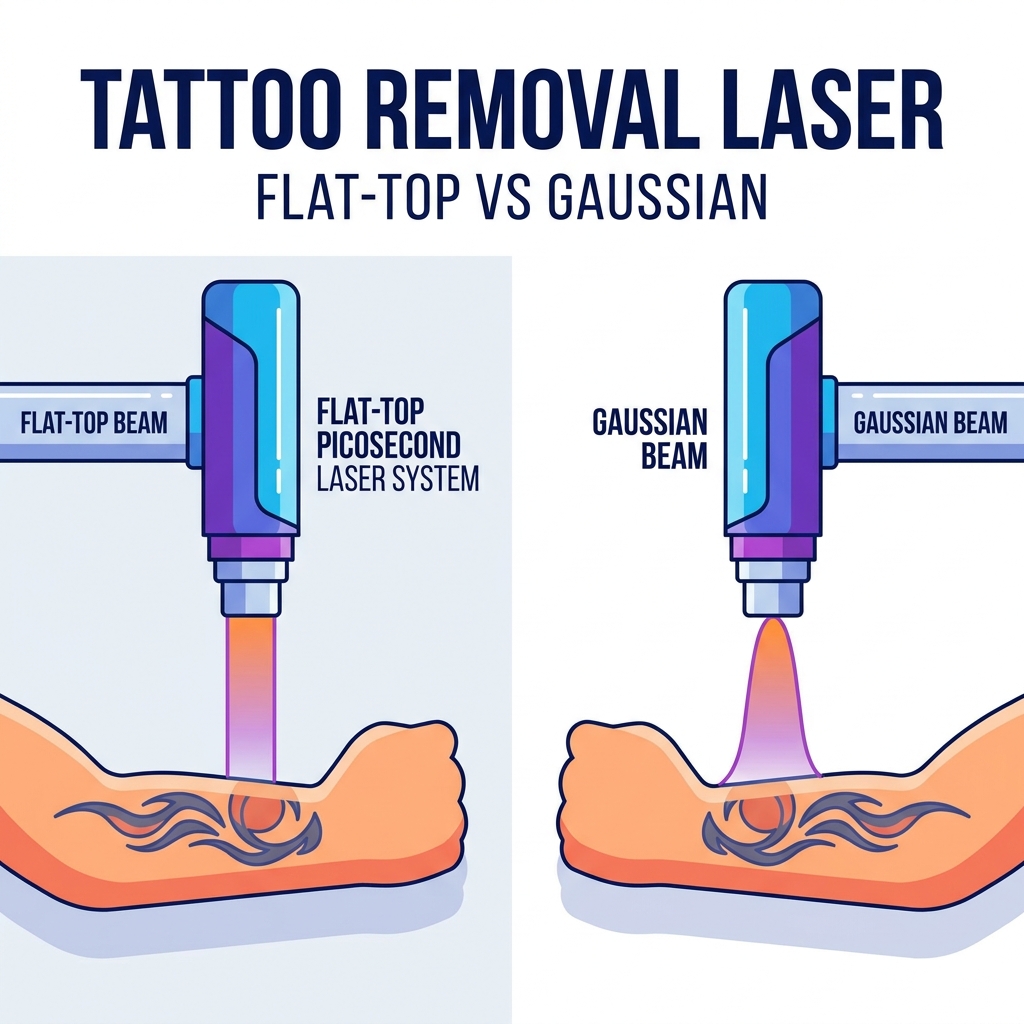

Profile wiązki płaskiej i gaussowskiej w laserach do usuwania tatuaży

Skuteczność kliniczna systemu laserowego wykracza daleko poza długość fali i czas trwania impulsu. Przestrzenny rozkład energii — w szczególności profil wiązki — zasadniczo decyduje o interakcji tkanek, marginesach bezpieczeństwa i ostatecznych wynikach leczenia pacjenta. W klinikach często spotyka się nieprzewidywalne tempo usuwania atramentu, wysoką częstość występowania uszkodzeń naskórka, takich jak pęcherze, hipopigmentacja i blizny, a także bardzo nieefektywny czas leczenia. Te wąskie gardła operacyjne są często bezpośrednimi objawami nierównomiernego rozkładu energii w wielkości plamki lasera, zmuszając specjalistów do nadmiernego leczenia opornych obszarów lub nadmiernego nakładania się impulsów w celu uzyskania podstawowego zaniku.

Rozwiązanie tych przeszkód klinicznych wymaga rygorystycznej oceny technicznej systemu dostarczania optycznego przed zintegrowaniem nowego sprzętu z praktyką. W tym przewodniku omówiono różnice operacyjne i kliniczne pomiędzy tradycyjnymi profilami belek gaussowskich i nowoczesnymi profilami belek o płaskim wierzchołku. Rozumiejąc podstawową fizykę optyczną, lekarze mogą z pewnością wybrać laser do usuwania tatuażu , który równoważy bezpieczeństwo pacjenta, skuteczność oczyszczania i długoterminową niezawodność sprzętu.

• Dystrybucja energii decyduje o bezpieczeństwie: Wiązki Gaussa koncentrują energię szczytową w środku (tworząc „gorący punkt”), zwiększając ryzyko uszkodzeń termicznych, podczas gdy belki o płaskiej górze rozprowadzają energię równomiernie w całym rozmiarze plamki.

• Nakładanie się i wydajność: Prawdziwie płaski profil utrzymuje zmienność intensywności mniejszą niż 10%, co pozwala na minimalne nakładanie się punktów (zwykle 10-20%). W profilach Gaussa intensywność na krawędziach może spaść nawet o 50%, co wymaga nakładania się na siebie do 50% i wydłuża czas leczenia.

• Złożoność sprzętu: Wygenerowanie jednolitej wiązki o płaskim wierzchołku wymaga zaawansowanej optyki kształtującej wiązkę (np. dyfrakcyjnych elementów optycznych lub układów mikrosoczewek), co zwiększa początkowe nakłady inwestycyjne i wymagania konserwacyjne systemu laserowego.

• Rzeczywistość supergaussowska: W praktycznych zastosowaniach klinicznych belki „płaskie” są często projektowane jako profile „supergaussowskie” wyższego rzędu, które optymalizują przejście od płaskiego płaskowyżu do stromych, ostrych krawędzi zewnętrznych.

• Synergia pikosekundowa: połączenie płaskiego profilu z pikosekundowym czasem trwania impulsu maksymalizuje efekt fotomechaniczny, minimalizując jednocześnie uboczne uszkodzenia termiczne, co stanowi obecny złoty standard w usuwaniu tatuaży.

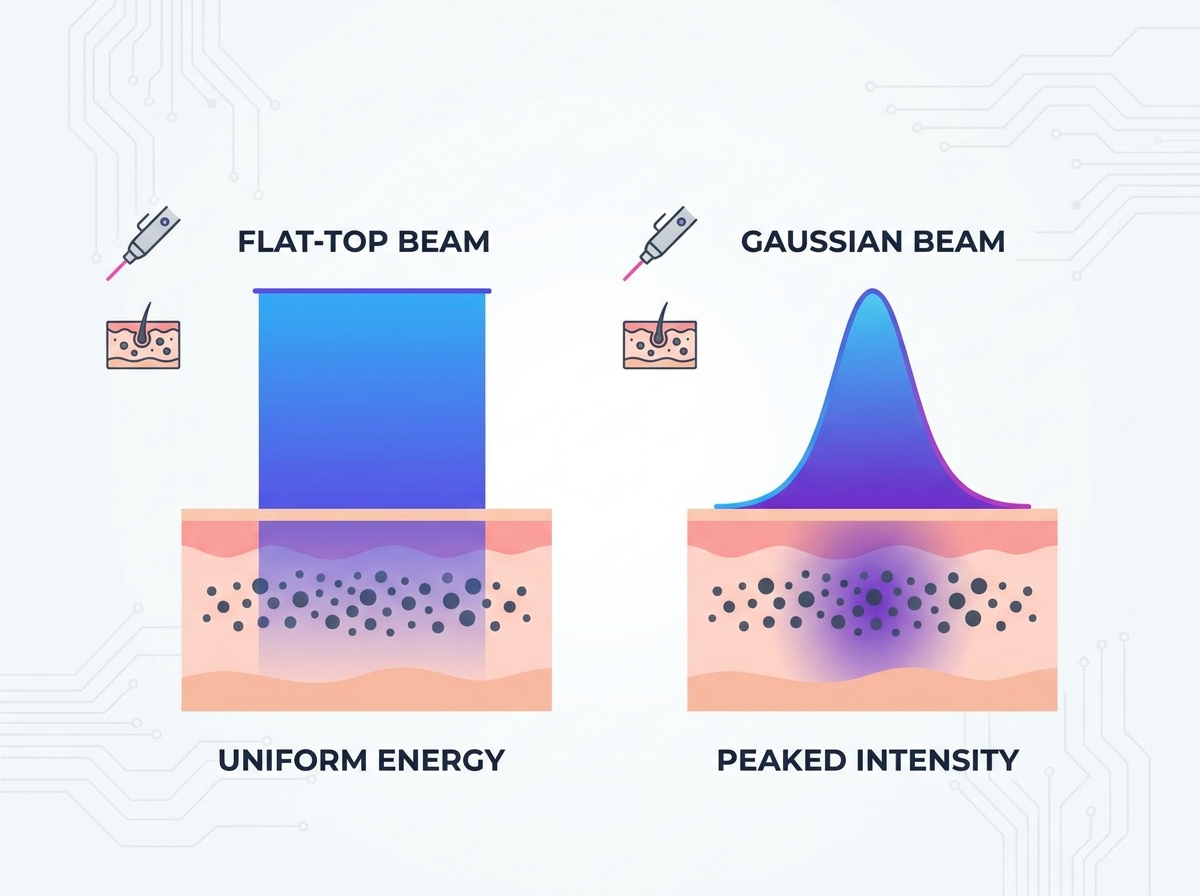

Fizyka profili wiązek w laserze do usuwania tatuażu

Zrozumienie, w jaki sposób światło jest rozłożone przestrzennie w leczonym miejscu, jest podstawą osiągnięcia stałej fluencji (J/cm²) bez przekraczania czasu relaksacji termicznej otaczającej tkanki. Profil przestrzenny określa, czy dostarczona energia działa jak terapeutyczna fala akustyczna, czy też niszczące oparzenie termiczne. Podczas oceny sprzętu laserowego profil wiązki jest główną zmienną kontrolującą przewidywalność klinicznych punktów końcowych.

Mechanika wiązki Gaussa (problem „gorącego środka”)

Standardowy profil gaussowski TEM00 przedstawia rozkład energii w kształcie krzywej dzwonowej, w którym najwyższe natężenie koncentruje się dokładnie w geometrycznym środku wiązki. Od tego centralnego piku poziomy energii znacznie zwężają się w kierunku krawędzi peryferyjnych. W wielu standardowych systemach ten spadek oznacza, że ​​zewnętrzne krawędzie plamki spadają znacznie poniżej progu terapeutycznego wymaganego do rozbicia pigmentu tatuażu. Ta redukcja energii obwodowej może sięgać nawet 50%, co sprawia, że ​​zewnętrzny promień impulsu laserowego jest klinicznie nieskuteczny w przypadku fragmentacji atramentu.

Ta fizyczna rzeczywistość stwarza frustrujący paradoks kliniczny. Aby dostarczyć wystarczającą energię do krawędzi plamy i uniknąć pozostawiania nieleczonych szczelin, lekarz musi zwiększyć ogólną fluktuację na maszynie. Jednak zwiększenie energii powoduje, że centralny szczyt osiąga niebezpiecznie wysoki poziom uszkadzający tkanki. Środek impulsu staje się miejscowym zagrożeniem termicznym, drastycznie zwiększając ryzyko rozdarcia naskórka, punktowego krwawienia i późniejszego bliznowacenia, podczas gdy krawędzie ledwo osiągają przebicie fotoakustyczne potrzebne do usunięcia atramentu.

Mechanika belek z płaskim dachem (top-hat).

Profil z płaską górą to zaprojektowany kształt wiązki, w którym intensywność energii pozostaje stała na całej średnicy plamki, zwykle wykazując mniej niż 10% odchylenia od środka do krawędzi. Osiągnięcie tego wymaga złożonej inżynierii optycznej. Homogenizatory wiązki, dyfrakcyjne elementy optyczne (DOE) i wyspecjalizowane elementy kształtujące fale refrakcyjne są umieszczone w szynie optycznej w celu przekształcenia surowej, naturalnie występującej wiązki Gaussa w jednolity profil przypominający płaskowyż.

W produkcji laserów profil wiązki „supergaussowskiej” (często definiowany matematycznie, gdzie N ≥ 4) służy jako praktyczny standard inżynieryjny dla tego, co w klinikach nazywa się wiązką płaską. Równoważy płaski plateau energii z wysoce kontrolowanymi, stromymi krawędziami. To specyficzne kształtowanie zapobiega problemom z pierścieniami dyfrakcyjnymi optycznymi, w których energia odbija się i tworzy koncentryczne pierścienie o dużej i niskiej intensywności. Płaskie i wysokiej jakości wiązki supergaussowskie wytwarzają ostry, pionowy spadek na absolutnej krawędzi plamki, co skutkuje określoną, przewidywalną granicą leczenia, która pozostawia otaczającą tkankę nietkniętą.

Wyniki kliniczne: wpływ kształtu wiązki na usuwanie atramentu

Przełożenie fizyki optycznej na wymierne wyniki dermatologiczne jest ostatecznym testem każdego systemu laserowego. Profil wiązki bezpośrednio wpływa na interakcję tkanek, skuteczność fragmentacji pigmentu i późniejszą reakcję makrofagów organizmu. Jednolita wiązka gwarantuje, że fizyka rozkładu fotoakustycznego działa na Twoją korzyść na każdym milimetrze kwadratowym leczonego obszaru.

Interakcja tkanek i rozbijanie fotomechaniczne

Jednolita fluencja zapewnia, że ​​cały pigment w obrębie plamki otrzymuje dokładnie taką energię potrzebną do fragmentacji. Po uruchomieniu lasera cząsteczki atramentu absorbują światło i ulegają szybkiej rozszerzalności cieplnej, tworząc akustyczną falę uderzeniową, która rozbija pigment. Ponieważ płaska wiązka dostarcza stałą energię, to załamanie fotoakustyczne zachodzi równomiernie w całym miejscu.

Porównaj to z wynikami Gaussa. Wiązki Gaussa często pozostawiają efekt „pączka” lub nierówne blaknięcie. Środek plamki całkowicie rozbija atrament, ale słabe krawędzie pozostawiają pigment nienaruszony. Ten nierówny luz zmusza pacjenta do odbycia znacznie większej liczby sesji całkowitych w celu całkowitego usunięcia, co prowadzi do frustracji i zmęczenia klinicznego.

Ograniczanie uszkodzeń termicznych, blizn i ryzyka PIH

Centralne gorące punkty silnie korelują z poważnymi zdarzeniami niepożądanymi. Kiedy środek wiązki Gaussa przekracza czas relaksacji termicznej tkanki, powoduje to szybkie odparowanie wody w tkance, co prowadzi do powstawania pęcherzy, punktowego krwawienia i ostatecznie blizn przerostowych. Co więcej, energia subterapeutyczna na krawędzi Gaussa stwarza własny zestaw problemów. W dermatologii człowieka uderzenie w melanocyty niskim, nierozrywającym ciepłem powoduje ich stymulację. Powoduje to raczej paradoksalne ciemnienie atramentu lub przebarwienia pozapalne (PIH), niż oczyszczenie atramentu.

Płaskie profile utrzymują moc szczytową bezpiecznie poniżej progu uszkodzenia naskórka, zachowując jednocześnie skuteczną penetrację skóry. Eliminując centralny kolec i słabe, pierzaste krawędzie, laser dostarcza jedynie dokładnie taką ilość energii, jaka jest potrzebna do rozbicia atramentu, pozostawiając otaczające melanocyty i struktury naskórka w dużej mierze nienaruszone.

Rola systemu lasera pikosekundowego z płaską końcówką

Połączenie ultrakrótkiego czasu trwania impulsu z równomierną dystrybucją energii zapewnia dodatkowe korzyści kliniczne. Płaski system lasera pikosekundowego maksymalizuje fotomechaniczny efekt akustyczny, jednocześnie praktycznie eliminując ryzyko fototermiczne związane ze starszymi nanosekundowymi systemami Gaussa. Czas trwania impulsu pikosekundowego jest tak krótki, że ciepło nie ma czasu na przeniesienie się do otaczających tkanek, a akustyczna fala uderzeniowa, dostarczana przez płaski profil, jest idealnie jednolita, co zapewnia szybkie i bezpieczne usuwanie atramentu nawet w przypadku uporczywych kolorów.

Skuteczność operacyjna i technika leczenia

Wybór profilu wiązki ma duży wpływ na codzienną pracę kliniki, planowanie wizyt i zmęczenie lekarza. Skuteczność procesu leczenia zależy całkowicie od tego, jak przewidywalnie energia lasera oddziałuje ze skórą, określając ruchy fizyczne, które operator musi wykonywać podczas sesji.

Wymagania dotyczące nakładania się punktów i szybkość leczenia

Matematyczne realia nakładania się dyktują szybkość leczenia. Wiązki Gaussa wymagają nakładania się od 30% do 50%, aby skompensować ich słabe krawędzie. Jeśli nie nakładasz się mocno, pozostawiasz nieobrobione luki atramentu. To duże nakładanie skutecznie podwaja liczbę impulsów wymaganych na cal kwadratowy tatuażu.

Płaski profil zapewnia ogromną przewagę operacyjną. Ponieważ zmiana intensywności na krawędziach jest mniejsza niż 10%, ćwiczący potrzebują jedynie 10% do 15% nakładania się. To drastycznie zmniejsza całkowitą liczbę impulsów, skraca czas leczenia o połowę i oszczędza w dłuższej perspektywie żywotność lampy błyskowej lasera.

1. Oceń gęstość tatuażu i wybierz odpowiedni rozmiar plamki w oparciu o głębokość atramentu.

2. Ustaw fluencję linii bazowej, pamiętając, że belki o płaskiej górze wymagają niższych ogólnych ustawień energii niż belki Gaussa.

3. Rozpocznij strzelanie laserem, stosując ścisłe 10% nakładanie się krawędzi, poruszając się według systematycznego wzoru siatki.

4. Obserwuj natychmiastową reakcję tkanki (szronienie), aby potwierdzić równomierny rozkład fotoakustyczny w całym miejscu.

5. Dostosuj częstotliwość powtarzania (Hz) do szybkości ręki, upewniając się, że przypadkowo nie umieścisz impulsów w jednym miejscu.

Zmęczenie operatora i precyzja

„Malowanie” tatuażu wiązką Gaussa wymaga dokładnego, ciasnego nakładania się, aby uniknąć pasków zebry (pominiętych linii atramentu). Zwiększa to obciążenie poznawcze i fizyczne ćwiczącego, co prowadzi do zmęczenia rąk i niespójnych wyników pod koniec długiego dnia. Ostre, przewidywalne krawędzie belki o płaskim wierzchołku pozwalają na szybsze i bardziej systematyczne nakładanie siatki. Operator wyraźnie widzi granicę każdego impulsu, co pozwala ograniczyć błędy użytkownika i zapewnić czystsze i szybsze sesje zabiegowe.

Wymiary oceny: kompromisy sprzętowe

Zrównoważenie przewagi klinicznej z realiami produkcji urządzeń optycznych, kosztami kapitałowymi i rutynową konserwacją ma kluczowe znaczenie przy wyborze systemu laserowego dla Twojej praktyki. Zaawansowana optyka wymaga szczególnego obchodzenia się i pielęgnacji.

Złożoność optyczna i nakłady inwestycyjne

Wygenerowanie stabilnej wiązki o płaskim wierzchołku znacznie zwiększa złożoność inżynieryjną szyny optycznej lasera. Włączenie dyfrakcyjnych elementów optycznych lub układów mikrosoczewek zwiększa koszt produkcji w porównaniu z surowymi jednomodowymi laserami Gaussa. Kliniki muszą porównać te wyższe początkowe nakłady inwestycyjne z bezpośrednimi korzyściami finansowymi wynikającymi z krótszego czasu leczenia, mniejszej liczby zdarzeń niepożądanych i możliwości przyjmowania większej liczby pacjentów dziennie.

Rzeczywistość degradacji i konserwacji belek

Optyka kształtująca wiązkę to wrażliwe elementy. DOE i układy mikrosoczewek mogą z czasem ulec degradacji na skutek naprężeń termicznych lub wypaść z równowagi, jeśli maszyna zostanie poddana wstrząsowi mechanicznemu podczas transportu. Niezbędna jest regularna konserwacja zapobiegawcza i profilowanie belek. Technicy muszą okresowo testować moc wyjściową, aby upewnić się, że płaski profil nie powróci do zniekształconego kształtu Gaussa po milionach impulsów.

Ramiona przegubowe a systemy dostarczania włókien

Mechanizm dostarczania ma duży wpływ na integralność wiązki. Kable światłowodowe, choć elastyczne i tańsze w produkcji, mają tendencję do zakłócania przestrzennego rozkładu światła odbijającego się od rdzenia. Wysokiej klasy lasery do usuwania tatuaży wykorzystują przegubowe ramiona z precyzyjną, lustrzaną optyką. Te przegubowe ramiona zachowują dokładny profil przestrzenny płaskiej górnej wiązki od szyny optycznej aż do rękojeści, unikając degradacji i strat energii często spotykanych w systemach dostarczania włókien.

Ryzyka wdrożeniowe i strategie łagodzenia

Radzenie sobie z twierdzeniami marketingowymi i zapewnienie, że wybrana technologia działa dokładnie tak, jak jest to reklamowane, ma kluczowe znaczenie dla sukcesu klinicznego i bezpieczeństwa pacjentów.

Weryfikacja prawdziwych roszczeń dotyczących „płaskich dachów”.

Rynek laserów jest wypełniony profilami pseudopłaskimi. Niektórzy producenci używają ściętych wiązek Gaussa lub tanich dyfuzorów i reklamują je jako „płaskie”. Kupujący muszą zażądać dowodu. Przed podpisaniem umowy zakupu poproś producenta o rzeczywiste testy profilu wiązki lub odczyty czujnika optycznego 3D (takie jak dane z kamery Ophir), aby sprawdzić, czy dystrybucja energii jest naprawdę równomierna.

Zmiany w szkoleniu i protokole

Praktycy przechodzący ze starszych systemów Gaussa na nowoczesne systemy typu flat-top muszą się uczyć. Muszą aktywnie oduczyć się nawyku dużego nakładania się, aby uniknąć przypadkowej nadmiernej obróbki i nadmiernego gromadzenia się ciepła. Dostosowanie podstawowych ustawień fluencji jest również obowiązkowe. Ponieważ dostarczanie energii przez wiązkę o płaskiej górnej części jest bardzo wydajne i równomierne, często wymagane jest niższe ogólne ustawienie J/cm², aby osiągnąć ten sam kliniczny punkt końcowy w porównaniu z systemem Gaussa.

Wniosek

Modernizacja systemu dostarczania optycznego w Twojej klinice jest bezpośrednią inwestycją w bezpieczeństwo pacjentów i przepustowość operacyjną. Wykonaj następujące kroki, aby zoptymalizować swoją praktykę:

• Przed zakupem poproś producentów o odczyty z czujników optycznych 3D, aby zweryfikować równomierny rozkład energii.

• Zrewiduj swoje protokoły kliniczne, aby wykorzystać maksymalnie 15% nakładania się plam, zapobiegając gromadzeniu się termicznego.

• Obniż podstawowe ustawienia fluencji podczas przechodzenia na sprzęt typu flat-top, aby uwzględnić zwiększoną wydajność brzegową.

• Zaplanuj co dwa lata kontrole wyrównania optycznego, aby zachować integralność dyfrakcyjnych elementów optycznych.

Często zadawane pytania

P: Jaka jest główna różnica między wiązką Gaussa a wiązką o płaskim wierzchołku?

Odp.: Wiązka Gaussa skupia energię szczytową w środku, a intensywność maleje na krawędziach. Płaska wiązka rozprowadza energię równomiernie w całym rozmiarze plamki, zapewniając stałą interakcję z tkankami bez centralnych gorących punktów.

P: Dlaczego wiązki Gaussa wymagają większego nakładania się podczas leczenia?

Odp.: Spadek energii na krawędziach wiązki Gaussa oznacza, że ​​obszary te dostarczają energię subterapeutyczną. Praktycy muszą nakładać się na plamy w zakresie od 30% do 50%, aby mieć pewność, że cały pigment otrzyma wystarczającą ilość energii do rozbicia.

P: W jaki sposób belka płaska zmniejsza ryzyko powstawania blizn?

Odp.: Eliminując centralny impuls energii występujący w wiązkach Gaussa, płaski profil zapobiega miejscowym uszkodzeniom termicznym naskórka. Dzięki temu moc szczytowa utrzymuje się poniżej progów uszkodzeń, znacznie zmniejszając ryzyko powstawania pęcherzy i blizn.

P: Czy lasery z płaską końcówką są droższe w utrzymaniu?

O: Tak. Zaawansowana optyka wymagana do kształtowania wiązki, taka jak dyfrakcyjne elementy optyczne i układy mikrosoczewek, jest czuła. Wymagają specjalistycznej kalibracji i regularnej konserwacji zapobiegawczej, aby mieć pewność, że z biegiem czasu nie ulegną degradacji.

P: Czy systemy dostarczania włókien mogą zachować płaski profil?

Odp.: Generalnie nie. Światłowody mają tendencję do zakłócania przestrzennego rozkładu światła. Przegubowe ramiona z precyzyjną, lustrzaną optyką to standard pozwalający zachować precyzyjny, jednolity profil płaskiej wiązki światła od lasera do skóry.

P: Co to jest wiązka supergaussowska?

Odp.: Wiązka supergaussowska to praktyczny standard inżynieryjny dla laserów o płaskiej powierzchni. Zapewnia płaski plateau energii ze stromymi, wysoce kontrolowanymi krawędziami, co zapobiega optycznym pierścieniom dyfrakcyjnym i zapewnia ostrą granicę leczenia.

P: Jak mogę sprawdzić, czy laser ma rzeczywiście płaski profil?

Odp.: Nie polegaj wyłącznie na broszurach marketingowych. Poproś producenta o odczyty czujnika optycznego 3D lub testy fizycznego profilu wiązki na papierze, aby potwierdzić, że rozkład energii jest matematycznie równomierny w całym miejscu.
