Pasywny laser Q-switch vs. Aktywny laser Q-switch

Wstęp

Lasery z przełączaniem Q są niezbędne do generowania krótkich impulsów o wysokiej energii w wielu gałęziach przemysłu. Jednak wybór pomiędzy pasywnymi i aktywnymi laserami z przełączaniem Q może być trudny. Każdy typ ma inny wpływ na wydajność, koszt i przydatność. W tym artykule omówimy kluczowe różnice, zalety i idealne zastosowania obu typów laserów, pomagając Ci wybrać odpowiedni laser Q-switch dostosowany do Twoich potrzeb.

Zrozumienie laserów Q-Switch

Co to jest Q-Switching?

Q-switch to technika stosowana w laserach do generowania impulsów o wysokiej energii poprzez tymczasowe zwiększenie strat wnękowych, co zapobiega występowaniu zjawiska laserowania. W tym okresie w ośrodku wzmacniającym lasera gromadzi się energia. Po zmniejszeniu strat zgromadzona energia jest szybko uwalniana w postaci silnego impulsu. W wyniku tego procesu powstaje krótki rozbłysk światła o dużej intensywności.

Przełączanie Q można osiągnąć za pomocą dwóch podstawowych metod: aktywnej i pasywnej. Obie metody kontrolują uwalnianie zmagazynowanej energii, ale różnią się sposobem regulowania strat w komorze i zarządzaniem charakterystyką impulsu.

Jak działa Q-Switching?

Zarówno w przypadku pasywnego, jak i aktywnego przełączania Q, energia jest początkowo magazynowana w ośrodku wzmocnienia lasera. Energia ta narasta, aż osiągnie próg. W tym momencie przełącznik Q jest aktywowany — albo przez zewnętrzną modulację w aktywnym przełączaniu Q, albo przez nasycającą absorpcję w pasywnym przełączaniu Q. Laser może uwolnić swoją energię w impulsie, w wyniku czego powstaje impuls o wysokiej energii i krótkim czasie trwania.

Kluczowa różnica między tymi dwiema metodami polega na tym, jak i kiedy energia jest uwalniana. Aktywne przełączanie Q zapewnia precyzyjną kontrolę nad czasem impulsu, podczas gdy pasywne przełączanie Q zazwyczaj prowadzi do bardziej automatycznego, mniej kontrolowanego uwalniania energii.

Kluczowe różnice między pasywnymi i aktywnymi laserami Q-Switch

Przegląd technologii aktywnego przełączania Q

Aktywne przełączanie Q opiera się na mechanizmach zewnętrznych, takich jak modulatory akustooptyczne lub elektrooptyczne. Urządzenia te szybko dostosowują straty wnęki lasera, aby kontrolować czas impulsu. Gdy modulator jest aktywowany, straty we wnęce są wysokie, co zapobiega powstawaniu laserów. Po wyłączeniu modulatora straty we wnęce zmniejszają się, umożliwiając laserowi uwolnienie zmagazynowanej energii w postaci impulsu o dużej intensywności.

Metoda ta pozwala na precyzyjną kontrolę czasu impulsu, dzięki czemu nadaje się do zastosowań wymagających wysokiej synchronizacji, takich jak spektroskopia przebicia indukowanego laserem (LIBS) lub precyzyjna obróbka laserowa.

Przegląd technologii pasywnego przełączania Q

W pasywnym przełączaniu Q uwalnianie energii jest kontrolowane przez nasycające się absorbery, materiały, które pochłaniają fotony aż do nasycenia ich poziomu energii. Gdy absorber stanie się przezroczysty, energia zmagazynowana w ośrodku wzmacniającym lasera zostaje uwolniona w postaci impulsu. Metoda ta nie wymaga zewnętrznej elektroniki ani skomplikowanych systemów sterowania, dzięki czemu pasywne przełączanie Q jest prostsze i bardziej opłacalne.

Pasywne przełączanie Q jest często stosowane w zastosowaniach, w których kompaktowy rozmiar i prostota są ważniejsze niż precyzyjne sterowanie impulsami.

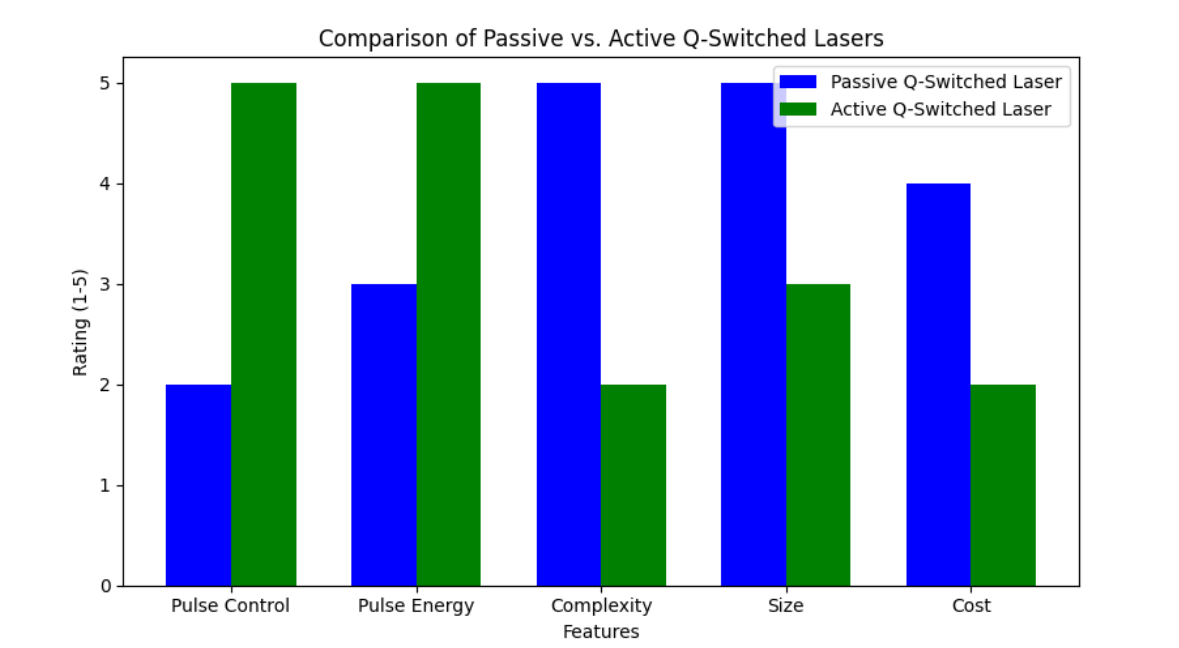

Funkcja	Pasywny laser Q-Switch	Aktywny laser Q-Switch
Kontrola pulsu	Ograniczona kontrola	Precyzyjna kontrola
Energia Pulsu	Niższa energia	Wyższa energia
Złożoność	Prosty, bez zewnętrznej elektroniki	Wymaga zewnętrznej elektroniki
Rozmiar	Kompaktowy	Większy
Koszt	Bardziej opłacalne	Droższe
Aplikacje	Urządzenia przenośne, proste zadania	Zadania o wysokiej precyzji, zastosowania przemysłowe

Porównanie kontroli impulsów i energii

Energia impulsu i czas w aktywnych laserach Q-Switch

Aktywne lasery z przełączaniem Q zapewniają wyższą energię impulsu dzięki precyzyjnej kontroli czasu impulsu i możliwości całkowitego odwrócenia populacji ośrodka wzmacniającego przed uwolnieniem energii. W rezultacie powstają impulsy o dużej mocy, które są niezbędne w zastosowaniach takich jak obróbka materiałów, leczenie i precyzyjna spektroskopia.

Aktywne przełączanie Q oferuje również możliwość kontrolowania czasu trwania impulsu i częstotliwości powtarzania, dzięki czemu idealnie nadaje się do zastosowań wymagających synchronizacji z urządzeniami lub systemami zewnętrznymi.

Energia impulsu i czas w pasywnych laserach Q-Switch

Pasywne przełączanie Q zwykle skutkuje niższą energią impulsu w porównaniu z aktywnym przełączaniem Q. Dzieje się tak dlatego, że energia jest uwalniana, gdy tylko absorber staje się przezroczysty, nawet jeśli inwersja obsadzeń nie jest całkowicie całkowita. Chociaż niektóre pasywne systemy przełączania Q mogą osiągać impulsy na poziomie milidżulów, uwalnianie energii jest mniej kontrolowane.

Jednakże pasywne przełączanie Q zapewnia prostotę i jest odpowiednie do zastosowań, w których dokładna energia impulsu i synchronizacja nie są tak krytyczne. Systemy te są często stosowane w urządzeniach kompaktowych i wrażliwych na koszty.

Możliwości synchronizacji i wyzwalania

Aktywne przełączanie Q sprawdza się w zastosowaniach wymagających synchronizacji i precyzyjnego taktowania. Na przykład podczas integracji systemu laserowego z urządzeniami zewnętrznymi, takimi jak spektrometry lub mechanizmy skanujące, aktywne przełączanie Q zapewnia dostarczenie impulsów dokładnie we właściwym momencie.

Natomiast pasywne przełączanie Q nie ma możliwości synchronizacji impulsów z systemami zewnętrznymi. Czas impulsu zależy od tego, kiedy nasycalny absorber staje się przezroczysty, co może powodować zmienność impulsów lub drgania.

Względy kosztów i rozmiaru

Opłacalność pasywnych laserów Q-Switch

Jedną z najważniejszych zalet pasywnych laserów Q-switch jest ich opłacalność. Lasery te wymagają mniejszej liczby komponentów i nie wykorzystują zewnętrznej elektroniki do sterowania impulsami, co zmniejsza zarówno ogólną złożoność, jak i koszt. W rezultacie pasywne przełączanie Q jest idealne do zastosowań, w których ważne są ograniczenia budżetowe, takich jak przenośne lub podstawowe systemy laserowe.

Koszt i rozmiar aktywnych laserów Q-Switch

Aktywne systemy przełączania Q są na ogół droższe niż systemy pasywne. Wynika to z konieczności stosowania dodatkowych elementów, takich jak modulatory akustooptyczne czy elektrooptyczne, a także niezbędnej elektroniki napędowej i zasilaczy. Ponadto aktywne przełączniki Q są zwykle większe, co czyni je mniej odpowiednimi do zastosowań o ograniczonej przestrzeni.

Jednakże wyższy koszt aktywnego przełączania Q wiąże się z korzyścią w postaci większej precyzji i elastyczności, co ma kluczowe znaczenie w zastosowaniach o wysokiej wydajności.

Idealne zastosowania dla pasywnych i aktywnych laserów Q-Switch

Zastosowania aktywnych laserów Q-Switch

Aktywne lasery z przełączaniem Q najlepiej nadają się do zastosowań wymagających dużej energii, które wymagają precyzji i synchronizacji. Ich zdolność do kontrolowania czasu impulsu i energii sprawia, że ​​idealnie nadają się do następujących zastosowań:

● Spektroskopia przebicia indukowana laserem (LIBS): technika ta wymaga precyzyjnego taktowania impulsów w celu uzyskania dokładnej analizy materiału, często w zastosowaniach w czasie rzeczywistym. Aktywne przełączanie Q zapewnia, że ​​każdy impuls jest dostarczany dokładnie wtedy, gdy jest potrzebny w celu uzyskania optymalnych wyników.

● Kinematyczna obróbka laserowa: W procesach takich jak cięcie laserowe lub grawerowanie kluczowa jest synchronizacja. Aktywne przełączanie Q umożliwia precyzyjną kontrolę odstępów między impulsami, zapewniając stałą jakość i dokładność podczas obróbki różnych materiałów.

● Zabiegi medyczne: Zastosowania medyczne, takie jak usuwanie tatuaży, odnawianie skóry i chirurgia oczu, w celu zapewnienia bezpieczeństwa i skuteczności opierają się na kontrolowanych impulsach. Aktywne przełączanie Q umożliwia laserom dostarczanie impulsów w precyzyjnych odstępach czasu, co ma kluczowe znaczenie dla bezpieczeństwa pacjenta i pomyślnych wyników leczenia.

Aktywne przełączanie Q zapewnia dostarczanie impulsów w określonych odstępach czasu, co czyni go niezbędnym do zadań wymagających dokładnej synchronizacji i dużej precyzji.

Zastosowania pasywnych laserów Q-Switch

Pasywne lasery z przełączaniem Q to doskonały wybór do zastosowań, w których prostota, zwartość i opłacalność przedkładają się nad precyzyjną kontrolę. Lasery te są powszechnie stosowane w:

● Lasery przenośne i ręczne: w branżach takich jak zabiegi stomatologiczne lub dermatologiczne, pasywny Q-switch stanowi tańsze, kompaktowe rozwiązanie dla urządzeń przenośnych. Lasery te zaprojektowano z myślą o łatwości użytkowania i mobilności, co czyni je idealnymi dla praktyków w terenie.

● Lasery mikrochipowe: Lasery te są często stosowane w kompaktowych systemach, w których przestrzeń jest na wagę złota, a koszt jest czynnikiem krytycznym. Pasywne przełączanie Q oferuje proste i niezawodne rozwiązanie dla tych zastosowań, zapewniając efektywną wydajność w małych, zintegrowanych urządzeniach.

● Podstawowa ablacja materiału: W przypadku prostszych zadań, takich jak podstawowe usuwanie materiału lub znakowanie, pasywne lasery Q-switch stanowią wydajne i proste rozwiązanie. Chociaż mogą nie oferować tego samego poziomu kontroli impulsów co systemy aktywne, dobrze nadają się do zastosowań, w których nie jest konieczna wysoka precyzja.

Pasywne przełączanie Q jest szczególnie przydatne, gdy potrzebne jest proste, niezawodne i ekonomiczne rozwiązanie, bez konieczności stosowania skomplikowanego precyzyjnego sterowania impulsami.

Typ aplikacji	Pasywny laser Q-Switch	Aktywny laser Q-Switch
Przetwarzanie materiałów	Podstawowa ablacja materiału	Obróbka laserowa, cięcie
Zabiegi medyczne	Zabiegi stomatologiczne, zabiegi na skórę	Usuwanie tatuaży, chirurgia oczu, resurfacing skóry
Ruchliwość	Ręczne lasery mikrochipowe	Zazwyczaj większy i mniej przenośny
Precyzja	Mniej precyzyjne	Wysoka precyzja i zsynchronizowane zadania

Wniosek

Wybór pomiędzy pasywnymi i aktywnymi laserami Q-switch zależy od potrzeb aplikacji. Aktywne przełączanie Q zapewnia precyzyjne taktowanie impulsów i wyższą energię, idealne do zadań wymagających dużej precyzji. Wiąże się to jednak z wyższymi kosztami i większymi rozmiarami. Z drugiej strony, pasywne przełączanie Q to kompaktowe i ekonomiczne rozwiązanie do zastosowań, które nie wymagają ścisłej kontroli impulsów. Aby uzyskać wysoką energię i precyzję, idealny jest aktywny laser Q-switch. W przypadku niedrogich i kompaktowych konfiguracji pasywne przełączanie Q jest niezawodną opcją. Shanghai Apolo Medical Technology dostarcza zaawansowane systemy laserowe, które zaspokajają różne potrzeby, oferując opłacalne rozwiązania bez uszczerbku dla wydajności.

FAQ

P: Jaka jest różnica pomiędzy pasywnym i aktywnym laserem Q-switch?

Odp.: Laser z przełączaniem Q wykorzystuje metody pasywne lub aktywne do generowania impulsów o wysokiej energii. Aktywne przełączanie Q wykorzystuje urządzenia zewnętrzne do precyzyjnego sterowania impulsami, podczas gdy pasywne przełączanie Q opiera się na nasycanych absorberach, co stanowi prostsze i opłacalne rozwiązanie.

P: Jak działa pasywny laser Q-switch?

Odp.: Pasywny laser z przełączaniem Q wykorzystuje materiały, które pochłaniają fotony aż do nasycenia. Po nasyceniu absorber staje się przezroczysty, umożliwiając uwolnienie zmagazynowanej energii w postaci impulsu.

P: Który laser z przełączaniem Q jest bardziej opłacalny, pasywny czy aktywny?

Odp.: Pasywne lasery z przełączaniem Q są generalnie bardziej opłacalne ze względu na prostszą konstrukcję i brak zewnętrznej elektroniki. Idealnie nadają się do zastosowań oszczędnych.

P: Kiedy powinienem używać aktywnego lasera Q-switch?

Odp.: Aktywny laser z przełączaniem Q jest idealny, gdy wymagane jest precyzyjne synchronizowanie impulsów i większa energia, na przykład w zastosowaniach wymagających dużej precyzji, takich jak obróbka laserowa lub zabiegi medyczne.

P: Czy pasywne lasery Q-switch mogą być stosowane w zastosowaniach wymagających dużej energii?

Odp.: Chociaż pasywne lasery z przełączaniem Q mogą dostarczać impulsy o wysokiej energii, zazwyczaj są one słabsze niż systemy aktywne. Nadają się do zastosowań, w których priorytetem jest prostota i kompaktowy rozmiar.

P: Jakie są główne zalety aktywnych laserów Q-switch?

Odp.: Aktywne lasery z przełączaniem Q oferują większą kontrolę nad czasem impulsu, wyższą energią impulsu i możliwościami synchronizacji, co czyni je idealnymi do zadań wymagających dużej precyzji i spójności.
